Informations sur le produit

Description

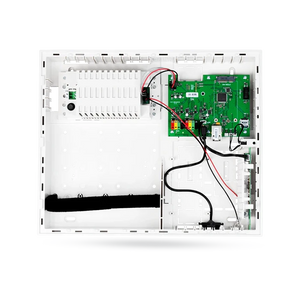

Le panneau de commande d'alarme sans fil Jablotron JA-107KR est l'élément central du système de sécurité JABLOTRON 100+. Ce panneau est idéal pour la protection des grandes propriétés résidentielles, des bureaux et des entreprises nécessitant un système multizone. Son installation doit impérativement être effectuée par un électricien qualifié, formé aux systèmes d'alarme et titulaire d'une certification Jablotron Alarms valide.

Le panneau de commande d'alarme JA-107KR offre :

120 lignes de messages radio et jusqu'à 230 lignes de messages de composants de bus
600 utilisateurs du système
15 zones de sécurité
128 sorties PG programmables
64 minuteries indépendantes
50 utilisateurs pour les messages SMS directs
15 utilisateurs pour les messages vocaux directs
5 connexions AES/NSL réglables (in)indépendantes
5 protocoles AES(NSL) sélectionnables

Le JA-107KR comprend :

1 module radio type JA-111R
2 borniers pour le raccordement au bus

L'unité centrale offre des fonctions telles que :

Message de maintenance
Mode jour/nuit
Réaction de terminaison courte
Réglage automatique
fonctions de minuterie avancées

Les réglages nécessaires et les dimensions du système sont programmés à l'aide du logiciel F-Link (version 2.0.0 et supérieure).

Détails

Alimentation de l'unité de commande : ~ 110–230 V / 50–60 Hz, max. 0,85 A avec fusible F1,6 A/250 V, classe de sécurité II
Batterie de secours : 12 V ; 7 à 18 Ah (batterie au plomb-gel non incluse) (Étendue de la livraison)
Tension du bus (rouge - noir) : 12,0 à 13,8 V
Consommation de courant continue maximale de l'unité de commande : 2 000 mA en permanence, 3 000 mA pendant 60 minutes (max. 2 000 mA pour un bus)
Consommation électrique continue maximale pour une autonomie de 12 heures. (sans module GSM ni émetteur) : LAN – OFF : 1135 mA, LAN – ON : 1107 mA
Consommation électrique continue maximale pour une autonomie de 12 heures. (avec numéroteur et dispositif de transmission GSM) : LAN – OFF : 1100 mA, LAN – ON : 1072 mA
Consommation électrique continue maximale pour une autonomie de 24 heures (sans module GSM ni émetteur) : LAN – OFF : 535 mA, LAN – ON : 499 mA
Consommation électrique continue maximale pour une autonomie de 24 heures (avec numéroteur et dispositif de transmission GSM) : LAN – OFF : 530 mA, LAN – ON : 494 mA
Nombre maximal de périphériques : 230
Communicateur LAN : interface Ethernet, 10/100BASE-T
Dimensions (L x H x P) : 357 x 297 x 105 mm
Poids avec/sans batterie : 7027 g/1809 g
Réponse à la saisie d'un code invalide : Alarme après 10 entrées de code incorrectes
Journal des événements : Environ 7 millions d’événements récents, y compris la date et l'heure
Note T 031 : En cas de panne de courant, le système sera hors service pendant 24 heures. Alimentation électrique pendant des heures et envoi simultané d'un rapport de panne au centre de contrôle envoyé.
Classification : Classe de sécurité 2 / Classe environnementale II (conformément à la norme EN 50131-1)
Environnement d'exploitation : Classe d'environnement II (général) Zones intérieures) selon la norme EN 50131-1
Plage de températures de fonctionnement : -10 °C à +40 °C
Humidité relative moyenne en fonctionnement : 75 %, non condensation
Correspond à : EN 50131-1 éd. 2+A1+A2, EN 50131-3, EN 50131-5-3+A1, EN 50131-6 éd. 2+A1, EN 50131-10, EN 50136-1, EN 50136-2, EN 50581
Fréquence radio (avec le module JA 11xR) : 868,1 MHz
Émissions radio : ETSI : EN 300 220-1,-2 (Module R), ETSI EN 301 419-1, ETSI EN 301 511 (GSM), CEM : EN 50130-4 éd. 2+A1, EN 55032 éd. 2, ETSI EN 301 489-7
Conformité aux normes de sécurité : EN 62368-1+A11

Contenu de la livraison

1 unité centrale JA-107KR
1 module radio intégré JA-111R
1 module LAN intégré
