Kommunikation

• Jeweller Kommunikationstechnologie

Proprietäre Funktechnologie zur Übertragung von Befehlen, Alarmen und Ereignissen.

• • Funkfrequenzbänder: 866,0–866,5 MHz 868,0–868,6 MHz 868,7–869,2 MHz 905,0–926,5 MHz 915,85–926,5 MHz 921,0–922,0 MHz
  • Maximale effektive Strahlungsleistung (ERP): bis zu 20 mW
  • Funksignalmodulation: GFSK
  • Funkreichweite: bis zu 1700 m

Zwischen dem Gerät und einer Kontroll- und Anzeigeeinrichtung (CIE) oder einem Funk-Signalverstärker im freien Raum.

Eingänge

• Anzahl der Eingänge für Geräte von Drittanbietern: 2

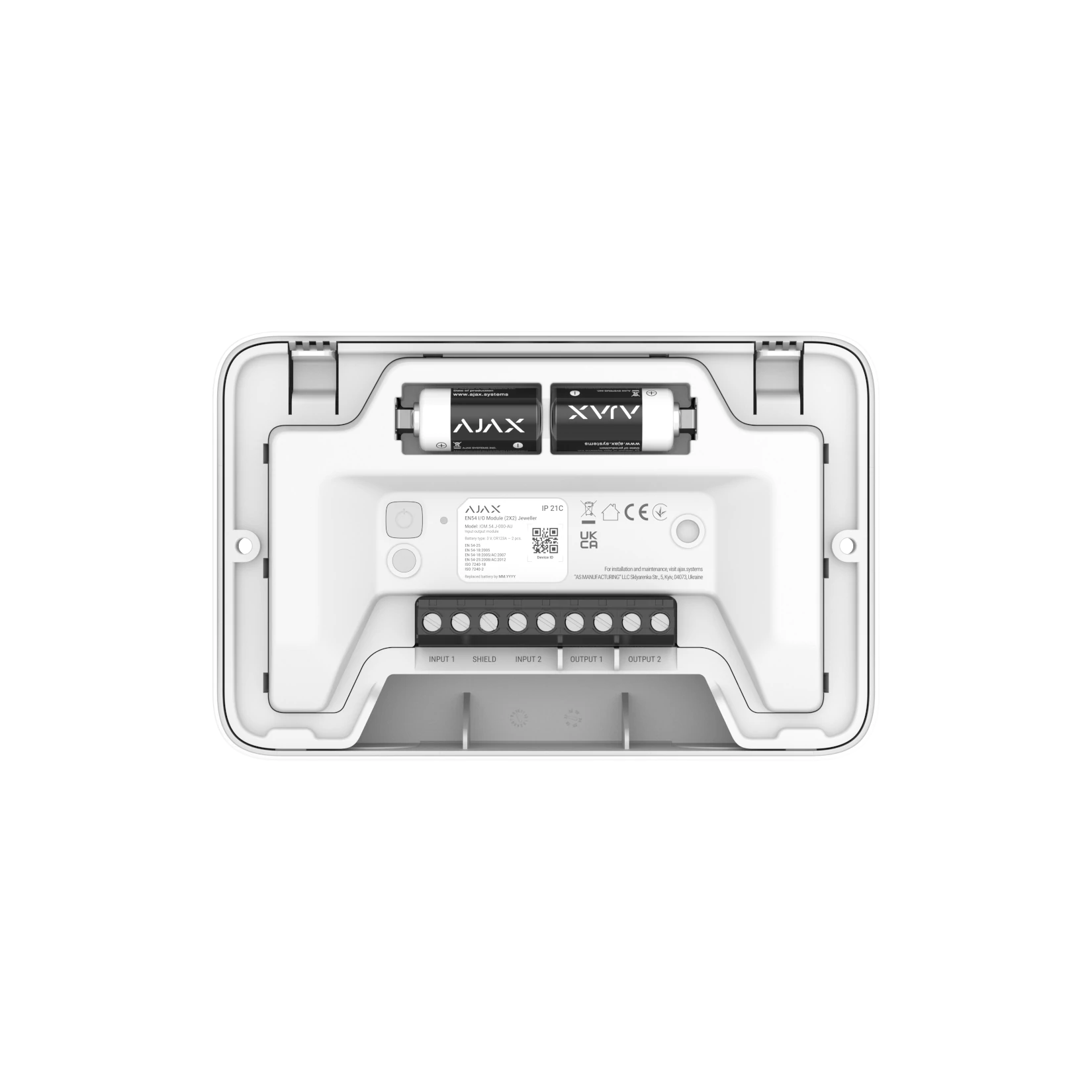

• Eingangsklemmen
  • Input 1, Input 2 — Eingänge für den Anschluss kabelgebundener Geräte von Drittanbietern.
  • Shield — gemeinsamer Eingang für den Anschluss der Abschirmung der Kabel, die kabelgebundene Geräte von Drittanbietern verbinden.
• Anschlusstyp: NO, NC, EOL, 2EOL, 3EOL
• EOL-Widerstand: 0,47 kΩ, 1,2 kΩ, 2,7 kΩ und 6,2 kΩ Widerstände

Vier Widerstände für jeden Eingang sind im Lieferumfang enthalten.

• Länge der kabelgebundenen Verbindung zu Geräten von Drittanbietern: bis zu 100 m

Wenn 2×1,5 mm2 (16 AWG) feuerbeständiges Kabel verwendet wird.

• Querschnittsfläche des Kabels: 0,4–2,5 mm² (21–13 AWG)

Ausgänge

• Anzahl der Ausgänge für Geräte von Drittanbietern: 2
• Ausgangsklemmen
  • Output 1, Output 2 — Relaisausgänge für den Anschluss kabelgebundener Geräte von Drittanbietern.
• AC-Betriebsbereich: 10—250 V~, 5 mA bis 10 A (ohmsche Last)
• DC-Betriebsbereich: 10—30 V⎓, 5 mA bis 5 A (ohmsche Last)
• Querschnittsfläche des Kabels: 0,4–2,5 mm² (21–13 AWG)

Hauptmerkmale

• Ereignistypen: Eine Ajax App definiert die Ereignistypen für die Eingänge kabelgebundener Geräte. Der gewählte Typ bestimmt den Text der Alarmmeldungen und Ereignisse des angeschlossenen Geräts sowie die Ereigniscodes, die an die NSL übertragen werden. Ein PRO oder ein Benutzer mit Administratorrechten kann den Ereignistyp in einer Ajax App konfigurieren.
• Ausfallsicherer Modus: Wenn das Modul offline ist, entladen oder Hardwareprobleme hat, aktiviert es die angeschlossenen Geräte automatisch.

------------------------------

Installationsempfehlungen

Das Gerät ist nur für den Einsatz im Innenbereich geeignet.

------------------------------

Sabotageschutz

• Sabotagealarm: Benachrichtigungen über Versuche, das Modul von der Oberfläche zu lösen oder den Frontdeckel zu öffnen.
• Schutz vor Gerätevortäuschung (Spoofing): Geräteauthentifizierung
• Erkennung von Verbindungsverlusten: nach 36 s

Die Erkennungszeit hängt von den Einstellungen des Jeweller ab.

• Eingangsüberwachung: Erkennung von Verlust der kabelgebundenen Verbindung, Kurzschlüssen und Störungen , wenn die EOL-, 2EOL- oder 3EOL-Verbindung verwendet wird

Abhängig von der Verbindungsart.

Stromversorgung

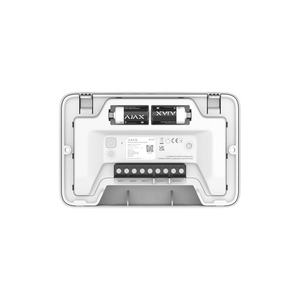

• Batterie: 2 × CR123A (Vorinstalliert)
• Geschätzte Batterielebensdauer: bis zu 5 Jahren

Gehäuse

• Abmessungen: 116 × 180 × 62 mm
• Gewicht: 547 g
• Betriebstemperatur: von 0 °C bis +50 °C
• Betriebsluftfeuchtigkeit: bis zu 80 %
• Schutzart: IP21C
• Brennbarkeitsklasse: UL 94 V-0
• Farbe: Schwarz, Weiß
