Ajax EN54 Fire ReX Jeweller – Funk-Signalverstärker für professionelle Brandwarnanlagen

Der Ajax EN54 "Fire ReX" ist ein EN-54-konformer Funk-Signalverstärker, der die Reichweite und Zuverlässigkeit der Ajax EN54 Line Brandwarnanlagen deutlich erweitert. Entwickelt für große, weitläufige oder baulich anspruchsvolle Gebäude, sorgt er für eine stabile und sichere Kommunikation zwischen der Brandwarnzentrale (CIE) und allen angeschlossenen Geräten – selbst durch Stahl, Beton und massive Wände.

Maximale Reichweite für komplexe Objekte

Der EN54 Fire ReX Jeweller verlängert die Funkverbindung zwischen EN54 Fire Hub Jeweller und Systemgeräten auf bis zu 1.800 Meter. Innerhalb eines Ajax Systems können bis zu fünf Funk-Signalverstärker eingesetzt werden, wodurch eine Abdeckung von bis zu 35 km² möglich ist. Ideal für:

• Schulen & Bürogebäude
• Einkaufs- und Geschäftszentren
• Lagerhallen & Industrieanlagen
• Gebäude mit Tiefgaragen oder Metallstrukturen

Flexible Systemerweiterung ohne Einschränkungen

Jeder EN54 Fire ReX Jeweller unterstützt beliebige Gerätekombinationen innerhalb der CIE-Grenzen – für Brandschutz, Automatisierung und Einbruchschutz. So lassen sich auch große Installationen flexibel aufbauen, ohne die Vorteile des integrierten Ajax Ökosystems zu verlieren, inklusive visueller Alarmverifizierung.

Zuverlässige Kommunikation – kabellos oder per Ethernet

Der Funk-Signalverstärker kann kabellos oder über Ethernet mit der CIE verbunden werden, wobei der kabelgebundene Kanal priorisiert ist. Das garantiert höchste Betriebssicherheit auch in besonders anspruchsvollen Umgebungen.
Die verschlüsselte Zwei-Wege-Kommunikation basiert auf den proprietären Ajax Funkprotokollen Jeweller, Wings und TurboWings.

Zuverlässige Stromversorgung mit Notstrom-Option

Der EN54 Fire ReX Jeweller wird direkt an das 110–240 V Stromnetz angeschlossen (Netzkabel nicht enthalten). Zusätzlich verfügt er über ein Fach für optionale Notstrom-Akkus:

• EN54 Internal Battery (24h)
• EN54 Internal Battery (72h)

Die Akkus ermöglichen einen autonomen Betrieb von bis zu 72 Stunden und können im laufenden Betrieb ausgetauscht werden, ohne die Brandwarnzentrale abzuschalten.

Für professionelle EN-54-Installationen

Als Teil des Ökosystems von Ajax Systems ist der EN54 Fire ReX Jeweller die perfekte Lösung, um kabellose Brandwarnanlagen normkonform, skalierbar und hochzuverlässig zu realisieren – unabhängig von Gebäudegröße oder Bauweise.

Verbindungsmöglichkeiten

• Anzahl der mit der CIE verbundenen EN54 Fire ReX Jeweller: bis zu 5
• Anzahl der an EN54 Fire ReX Jeweller angeschlossenen Geräte: bis zu 199

Funkverbindung

• Jeweller-Kommunikationstechnologie
  • Frequenzbänder: 866,0 – 866,5 MHz 868,0 – 868,6 MHz 868,7 – 869,2 MHz 905,0 – 926,5 MHz 915,85 – 926,5 MHz 921,0 – 922,0 MHz
  • Maximale effektive Strahlungsleistung (ERP): bis zu 20 mWM
  • Modulation des Funksignals: GFSK
  • Funkreichweite: bis zu 1800 m

Zwischen der CIE und angeschlossenen Geräten (im offenen Raum). Die maximale Reichweite hängt vom verbundenen Gerät ab.

• Wings-Kommunikationstechnologie

Proprietäre Funktechnologie zur Übertragung von Fotos zur Alarmverifizierung und Aktualisierung der Firmware.

• • Frequenzbänder: 866,0 – 866,5 MHz 868,0 – 868,6 MHz 868,7 – 869,2 MHz 905,0 – 926,5 MHz 915,85 – 926,5 MHz 921,0 – 922,0 MHz
  • Funkreichweite: bis zu 1800 m

Zwischen der CIE und einem Funk-Signalverstärker oder zwischen einem Funk-Signalverstärker und den angeschlossenen Geräten (in einem offenen Raum). Die maximale Reichweite hängt vom verbundenen Gerät ab.

Kommunikationskanäle

• Ethernet: 1x 8P8C-Stecker (Bis zu 100 Mbit/s.)

Übertragungszeit

• Alarmübertragungszeit an die CIE: 0,3 s
• Fotoübertragungszeit an die CIE:
  • 18 s (Über EN54 Fire ReX Jeweller mit dem Wings-Kanal. Die Übertragungszeit hängt von den Einstellungen ab.)
  • 10 s (Über EN54 Fire ReX Jeweller mit dem Ethernet-Kanal. Die Übertragungszeit hängt von den Einstellungen ab.)

--- Installationsempfehlungen ---

Das Gerät ist ausschließlich für den Einsatz im Innenbereich geeignet.

Die Betriebsspannung des Geräts beträgt 110–240 V~.

------------------------------

Sabotageschutz

• Sabotagekontakte: 2

Benachrichtigungen über den Fehler bei Versuchen, das Gerät von der Oberfläche zu lösen oder die Montageplatte zu entfernen.

• Schutz vor Gerätevortäuschung (Spoofing): Geräteauthentifizierung
• Erkennung von Verbindungsabbrüchen: nach 36 s

Die Erkennungszeit hängt von den Einstellungen von Jeweller ab.

Stromversorgung

• Extern: 100–240 V, 50/60 Hz

Bis zu 0,48 A Leistungsaufnahme.

• Intern: 7,4 V⎓, 5 Ah/10 Ah

Mit einem wiederaufladbaren Li-Ionen-Akku (nicht im Lieferumfang enthalten): EN54 Internal Battery (24h) oder EN54 Internal Battery (72h).

• Ruhestromverbrauch des Geräts bei Nennspannung: 80 mA
• Maximaler Stromverbrauch bei Nennspannung: 105 mA
• Niedrige Akkuspannung: 6 V⎓
• Wiederherstellungsspannung bei niedriger Akkuladung: 6.2 V⎓
• Akkuspannung am Ende der Laufzeit: 6 V⎓ (Das Gerät wird ausgeschaltet.)
• Mindestladezustand des Notstrom-Akkus im geladenen Zustand: 8 V⎓

Autonomer Betrieb

• Mit internem Akku: bis zu 50 Stunden

Wenn Ethernet aktiviert ist. Mit EN54 Internal Battery (24h), nicht im Komplettset enthalten.

• bis zu 100 Stunden

Wenn Ethernet aktiviert ist. Mit EN54 Internal Battery (72h), nicht im Komplettset enthalten.

Gehäuse

• Abmessungen: 210 × 210 × 51 mm
• Gewicht: 890 g
• Betriebstemperatur: von −10 °C bis +40 °C
• Luftfeuchtigkeit bei Betrieb: bis zu 75 % nicht kondensierend
• Schutzart: IP20
• Brennbarkeitsklasse: UL 94 V-0

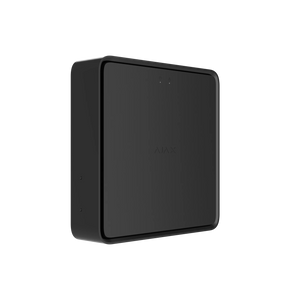

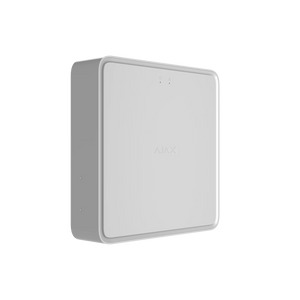

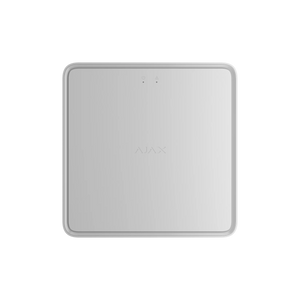

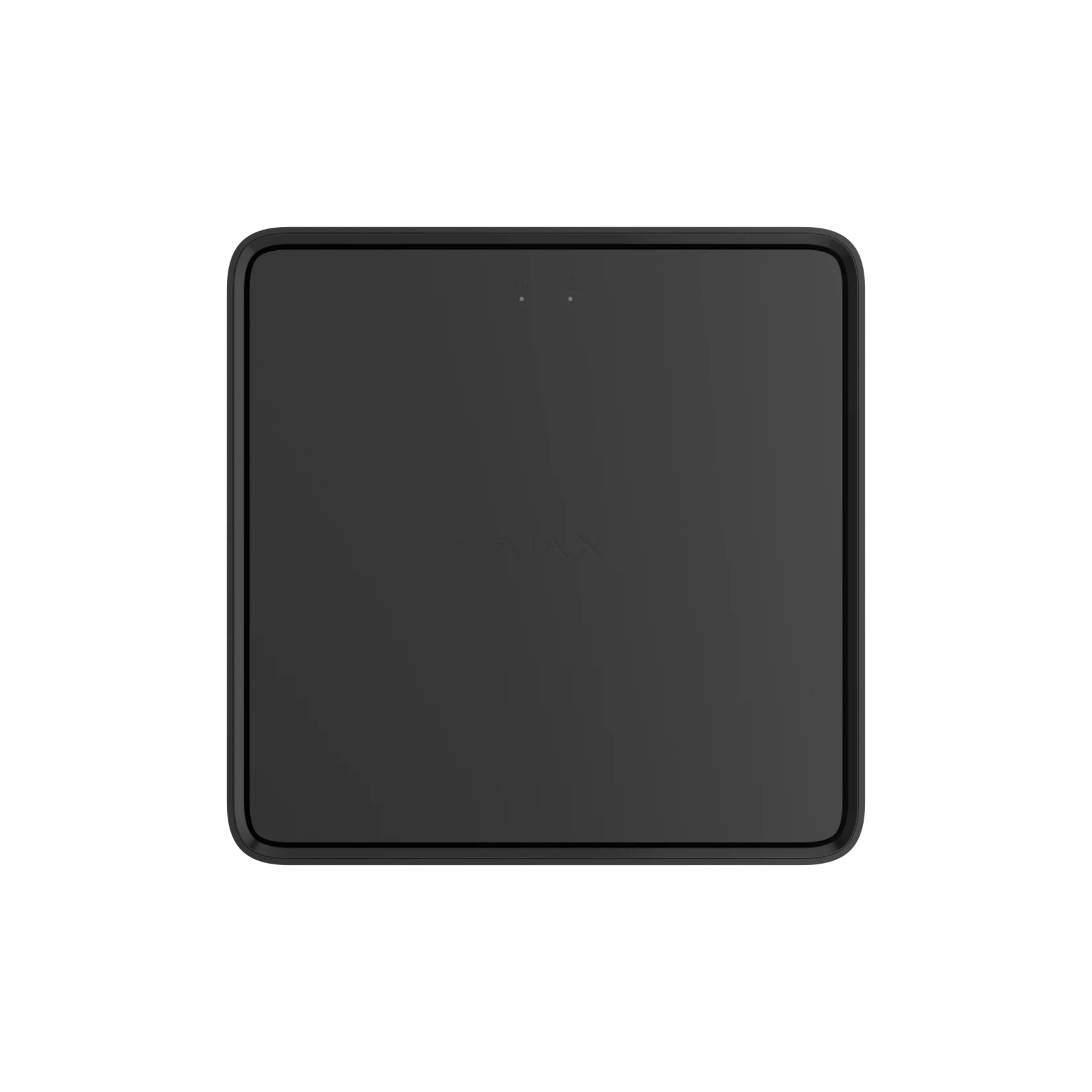

• Farben: Schwarz, Weiß
