Produktinfos

Beschreibung

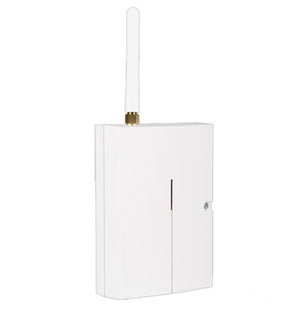

Das Jablotron GD-04K ist ein universelles GSM-Kommunikations- und Steuergerät mit 4 Ein- und 2 Ausgängen. Es steuert unterschiedliche Geräte und/oder erzeugt Statusberichte. Die Steuerung erfolgt per SMS-Befehl oder Anruf. Das Modul ist mit 2 Stromausgängen mit Status- oder Impulsreaktion ausgestattet. Für die Statusüberwachung verfügt das GSM-Modul über 4 Eingänge, welche auf Erdung reagieren (Anschluss an GND-Klemme). Die De-/Aktivierung eines Eingangs kann per SMS, Einwahl oder eine Kombination dieser beiden Möglichkeiten an bis zu 100 autorisierte Telefonnummern gemeldet werden.

Das GD-04K kann zusätzlich um einen GD-04A-Back-up-Akku ergänzt werden, der die Notstromversorgung des Moduls sicherstellt. Das Modul kann per USB-Kabel oder aus der Ferne über einen PC mit installierter GD-Link 2.1.0-Software (oder neuere Version) konfiguriert werden. Die Konfiguration ist weiters über eine Programmier-SMS möglich.

Details

Spannung: 10,5 ÷ 15 V DC
Standby-Verbrauch: ca. 25 mA (+17 mA pro Relais)
Max. Geräteverbrauch während GSM-Kommunikation: 200 mA
GSM-Modul Frequenzband: 850/900/1800/1900 MHz
HF-Ausgangsleistung: 2 W für GSM 850/900, 1 W für GSM 1800/1900
Auslösung von Eingängen A, B, C, D: Anschluss an GND
Last Ausgänge X und Y: ohmsche Last max. 2,5 A/250 V AC, induktiv (kapazitiv), Glühlampenlast max. 0,5 A/250 V AC
Sicherheit: EN 60950-1
Betriebsumgebung: II. Innenräume allgemein (-10 °C bis +40 °C)
Abmessungen (ohne Antenne): 76 x 110 x 33 mm
GSM-Antennenanschluss: SMA-Anschluss

Downloads

📄 Installationsanleitung

Beschreibung

Das Jablotron GD-04K ist ein universelles GSM-Kommunikations- und Steuergerät mit 4 Ein- und 2 Ausgängen. Es steuert unterschiedliche Geräte und/oder erzeugt Statusberichte. Die Steuerung erfolgt per SMS-Befehl oder Anruf. Das Modul ist mit 2 Stromausgängen mit Status- oder Impulsreaktion ausgestattet. Für die Statusüberwachung verfügt das GSM-Modul über 4 Eingänge, welche auf Erdung reagieren (Anschluss an GND-Klemme). Die De-/Aktivierung eines Eingangs kann per SMS, Einwahl oder eine Kombination dieser beiden Möglichkeiten an bis zu 100 autorisierte Telefonnummern gemeldet werden.

Das GD-04K kann zusätzlich um einen GD-04A-Back-up-Akku ergänzt werden, der die Notstromversorgung des Moduls sicherstellt. Das Modul kann per USB-Kabel oder aus der Ferne über einen PC mit installierter GD-Link 2.1.0-Software (oder neuere Version) konfiguriert werden. Die Konfiguration ist weiters über eine Programmier-SMS möglich.

Details

Spannung: 10,5 ÷ 15 V DC
Standby-Verbrauch: ca. 25 mA (+17 mA pro Relais)
Max. Geräteverbrauch während GSM-Kommunikation: 200 mA
GSM-Modul Frequenzband: 850/900/1800/1900 MHz
HF-Ausgangsleistung: 2 W für GSM 850/900, 1 W für GSM 1800/1900
Auslösung von Eingängen A, B, C, D: Anschluss an GND
Last Ausgänge X und Y: ohmsche Last max. 2,5 A/250 V AC, induktiv (kapazitiv), Glühlampenlast max. 0,5 A/250 V AC
Sicherheit: EN 60950-1
Betriebsumgebung: II. Innenräume allgemein (-10 °C bis +40 °C)
Abmessungen (ohne Antenne): 76 x 110 x 33 mm
GSM-Antennenanschluss: SMA-Anschluss

Downloads

📄 Installationsanleitung

Hersteller von Jablotron
