Produktinfos

Beschreibung

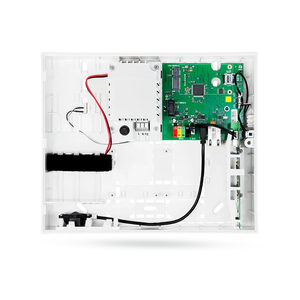

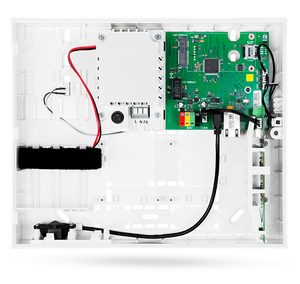

Die Jablotron Funk-Alarmzentrale JA-103KR ist das Kernstück des Sicherheitssystems JABLOTRON 100+. Eine Zentrale zum Schutz von Familienhäusern, Büros und kleineren Unternehmen. Sie sollte nur von einem geschulten Errichter mit Elektroausbildung für Gefahrenmeldeanlagen und einem gültigen Zertifikat von Jablotron Alarms installiert werden. Die Alarmzentrale JA-103KR bietet: 50 Funk oder Bus-Komponenten-Meldelinien 50 Systembenutzer 8 Sicherungsbereiche 32 programmierbare PG-Ausgänge ... Weiterlesen

Details

Stromzufuhr der Zentrale: ~ 110–230 V / 50–60 Hz, max. 0.28 A mit Sicherung F1.6 A/250 V, Sicherheitsklasse II
Backup-Batterie: 12 V; 2.6 Ah (Blei-Gel-Akku nicht im Lieferumfang)
BUS-Spannung (rot - schwarz): 12.0 bis 13.8 V
Maximaler Dauerstromverbrauch von der Zentrale: 1000 mA
Max. Dauerstromverbrauch für einen Backup von 12 Stunden (ohne GSM Wähl- u. Übertragungsgerät): LAN – AUS: 115 mA, LAN – EIN: 88 mA
Max. Dauerstromverbrauch für einen Backup von 12 Stunden (mit GSM Wähl- u. Übertragungsgerät): LAN – AUS: 80 mA, LAN – EIN: 53 mA
Max. Dauerstromverbrauch für einen Backup von 24 Stunden (ohne GSM Wähl- u. Übertragungsgerät): LAN – AUS: 21 mA
Max. Dauerstromverbrauch für einen Backup von 24 Stunden (mit GSM Wähl- u. Übertragungsgerät): LAN – AUS: 17 mA
Max. Ladezeit der Batterie: 48 Std.
Maximale Peripheriegeräte: 50
LAN-Kommunikator: Ethernet Schnittstelle, 10/100BASE-T
Abmessungen (BxHxT): 268 x 225 x 83 mm
Gewicht mit/ohne Akku: 1844 g/970 g
Reaktion auf eine ungültige Codeeingabe: Alarm nach 10 falschen Codeeingaben
Ereignisspeicher: Ca. 7 Millionen letzte Ereignisse, einschließlich Datum und Zeit
Hinweis T 031: Bei einem Stromausfall wird das System für 24 Stunden mit Strom versorgt und gleichzeitig ein Fehlerbericht an die Leitstelle gesendet.
Klassifizierung: Sicherheitsklasse 2/Umgebungsklasse II (gemäß EN 50131-1)
Betriebsumgebung: Umgebungsklasse II (allgemeine Innenbereiche) gemäß EN 50131-1
Betriebstemperaturbereich: -10 °C bis +40 °C
Durchschnittliche Betriebsfeuchtigkeit: 75 % RH, nicht kondensierend
Entspricht: EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50131-5-3+A1, EN 50131-6 ed. 2+A1, EN 50131-10, EN 50136-1, EN 50136-2, EN 50581
Funkfrequenz (mit dem Modul JA 11xR): 868,1 MHz
Funkemissionen: ETSI: EN 300 220-1,-2 (Modul R), ETSI EN 301 419-1, ETSI EN 301 511 (GSM), EMC: EN 50130-4 ed. 2+A1, EN 55032 ed. 2, ETSI EN 301 489-7
Sicherheitskonformität: EN 62368-1+A11

Lieferumfang

1x Zentrale JA-103KR
1x eingebautes Funkmodul JA-111R
1x eingebautes LAN-Modul

Downloads

📄 Bedienungsanleitung

📄 Technisches Datenblatt
